トランスミッション（モンキー系） TRANSMISSION (MONKEY SERIES)
5速クロスミッションASSY（モンキー系） 5SPEED CLOSED TRANSMISSION ASSY (MONKEY SERIES)
高品質＆低価格を両立させたクロスミッションシリーズ！ ノーマルミッションより多段化し、ギアレシオを細分化することで、スムーズなパワーのつながりを実現し、パワーバンドを維持したスポーツ走行に最適なトランスミッションです。 HIGH QUALITY / LESS EXPENSIVE CLOSED TRANSMISSION SERIES! BY INCREASING MORE STEP & SEPARATING GEAR RATIO, SMOOTHER POWER MOVEMENT & BEST SPORT RUNNING WITH BEST POWER BAND CAME TO REALIZE.
| ギアレシオ | 1st | 2nd | 3rd | 4th | 5th |
|---|---|---|---|---|---|
| ノーマル | 3.273 | 1.938 | 1.350 | 1.043 | - |
| タイプ2/3 | 2.917 | 1.765 | 1.350 | 1.136 | 1.000 |
| タイプ4 | 2.615 | 1.611 | 1.350 | 1.238 | 1.136 |
-
タイプ4について
1速ギアのハイレシオ化に加え、全体的によりクロスレシオ化させたミッションです。 ロードコース走行時にパワーバンドを外さず、スムーズな加速が可能。
主にDOHC等の高回転型のエンジンや、10、12インチホイールを使用したレーサーに最適。 -
TYPE4
CLOSE RATIO TRANSMISSION. SMOOTH ACCELLERATION WITH ENOUGH POWER BAND.
HIGH TUNED ENGINE LIKE DOHC & 10' / 12' RACERS RECOMMENDED. -
タイプ3/タイプ2-WPCについて
1速ギアをローレシオに設定し、発進、加速性能を向上。全体的にワイドレシオ化（タイプ1比）させ、スピードを乗せ易く、パワーバンドの有効幅を有効に使用できる設定です。
ストリートからミニバイクコースでの走行まで幅広く使用できます。
タイプ2-WPCは表面にWPC処理を行い、耐摩耗性の向上とフリクションロスを低減させています。 -
TYPE3 / TYPE2-WPC
START & ACCELLERATION IMPROVED WITH LOW RATIO 1ST GEAR. TOTALLY WIDE RATIO (COMPARED TO TYPE 1) & USES GOOD PERFORMANCE DURING POWER BAND.
FOR STREET TO MINI BIKE COURSE.
TYPE 2 IS WPC SURFACE TREATMENT FOR HIGH DURABILITY AND REDUCING FRICTION LOSS.

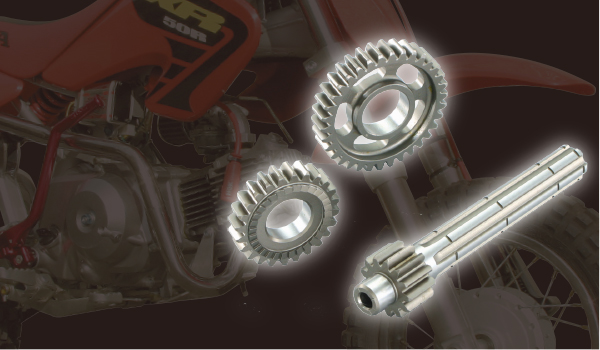

クロスギアSET CLOSED GEAR SET
XR50R/CRF50Fの1速ギアをよりハイギア化させた実戦に対応するギアSETです。ノーマルクラッチから当社製マニュアルクラッチKIT、ULTRAクラッチまで幅広く対応させたメインシャフトを付属し、幅広いチューニングレベルに対応。
GEAR SET FOR HIGH GEARD XR50R/CRF50F. FROM STOCK CLUTCH TO KITACO MANUAL CLUTCH KIT, TO ULTRA CRATCH KIT FOR VARIETY OF TUNING LEVEL.
- 変速段数はノーマルと同じ3速のままです。
- 3 SPEED.
5速クロスミッションASSYについての注意
ATTENTION WHEN INSTALLING 5SPEED CLOSED TRANSMISSION ASSY
- ノーマルクラッチ、当社製3ディスクドライブユニット、ULTRAクラッチKIT全てが装着可能です。
- 装着にはエンジンの分解作業が必要です。排気量に合わせたシリンダー部のパッキンSET-Aが必要ですので、 こちら を参考に仕様に合わせてご購入下さい。
- ノーマルクラッチ、当社製3ディスクドライブユニット、ULTRAクラッチKIT全てが装着可能です。
- 高圧縮エンジンのキックスターターでのエンジン始動は、キックスターターピニオン及び、ローギア系の破損につながりますので、2ndギア以上での押し掛けをお薦めします。
- 遠心クラッチ車にも取り付きますが、ミッションへの衝撃が大きいため破損する恐れがありますので、装着はお奨めできません。マニュアルクラッチに変更してください。
- STOCK, KITACO 3 DISC DRIVE UNIT & ULTRA CLUTCH KIT USABLE.
- DISASSEMBLING ENGINE IS REQUIRED. GASKET SET-A FOR YOUR VEHICLE REQUIRED. PLEASE SEE HERE FOR DETAILS
- PUSH START WITH 2ND GEAR OR MORE RECOMMENDED TO PROTECT KICK STARTER PINION & LOW GEARS.
- NOT FOR AUTO CLUTCH AS MISSION TENDS TO BE DAMAGED. MANUAL CLUTCH REQUIRED. MANUAL CLUTCH REQUIRED.
CD90クランクケース対応モデルを使用する場合
WHEN USING CD90 CRANKCASE
- CD90クランクケース用を使用する場合は別途、図の純正パーツが必要です。
- CD90のエンジン自体には他のパーツの兼ね合い上、使用できませんのでご注意ください。
- WHEN USING CD90 CRANKCASE WHEN USING CD90 CRANKCASE, FOLLOWING HONDA STOCK PARTS (SOLD SEPARATELY) ARE REQUIRED.
- CD90 ENGINE ITSELF NOT USABLE.
| 番号 | パーツ名 | 純正品番 | 個数 |
|---|---|---|---|
| O1 | 左側クランクケース | 11200-GB6-910 | ×1 |
| O2 | 右側クランクケース | 11100-GB6-911 | ×1 |
| O3 | ベアリング 6203 | 96100-62030-00 | ×2 |
| O4 | ベアリング 6001 | 96100-60010-00 | ×1 |
| O5 | ベアリング 6201 | 96100-62010-00 | ×1 |
| O6 | シフトストッパーアームCOMP | 24430-GB4-772 | ×1 |
| O7 | シフトストッパーアームスプリング | 24435-GB4-772 | ×1 |
| O8 | オイルシール 11.6 × 24 × 10 | 91208-KB4-671 | ×1 |
| O9 | オイルシール 17×29×5 | 91203-GB5-761 | ×1 |
商品、適合データは2021年11月現在のものです。商品は予告なく変更する場合があります。予めご了承ください。
画像をクリックすると商品ページへジャンプします。
Products and application on this page is latest as of Nov. 2021. Information will change without previous notice.
click
for more detail information in english.
5速クロスミッションASSY 5SPEED CLOASED TRANSMISSION ASSY
クロスギアSET CLOSED GEAR SET
旧型車（下記参照）に5速クロスミッションASSYを装着する際、キックスタータースピンドルが別途必要です。
| 車種 | フレームNO, |
|---|---|
| モンキー/ゴリラ | FNO,Z50J-1000001～1805927 |
| モンキーR/RT | FNO,AB22-1000017～1011925 |
| CD50 | FNO,CD50-1000001～1330600 |
| シャリー | FNO,CF50-1000002～3199999 |
| ダックス50（6V ST50） | FNO,ST50-1000001～6027910 |
| ダックス70 | FNO,ST70-1000001～6015109 |
