KITACO SUPER CUB110 12INCH WHEEL KIT

お知らせ
当社WEBショップサイト閉鎖により、WEB専売商品の 12インチホイールオプションKIT の販売が出来なくなりました。12インチホイールオプションKITをお求めの方は当社までお問い合わせください。
※在庫がなくなり次第、廃番となります。（ホイールの送付加工は承ります。）

2013年京都梅小路公園で開催されたカフェカブミーティングに参考出展した12インチホイール化されたクロスカブカスタム。そこで大きな反響を得ました12インチホイール化KITの市販化が決定！
スーパーカブ110を12インチ化させて、よりコンパクト＆カスタム感溢れるスタイルに！適合:スーパーカブ110（JA10モデル）専用
※スーパーカブ50（AA04モデル）、スーパーカブプロ、クロスカブ、スーパーカブ110（JA07モデル）には適合しません。

装着上のご注意
※ノーマルホイールと比べ、操作感覚が異なりますので、慎重な運転を心掛けて下さい。
※車高が下がり、バンク角不足となりますので、センタースタンドの装着はできません。（浅いバンク角で路面に接触してしまいます。）
※チェーンカバーは使用できません。
※トルクリンク（リアブレーキストッパーアーム）のスイングアーム固定位置が少し変わります。純正マフラー及び、当社製マフラーでは干渉しませんが、その他、外品マフラーによっては接触の可能性も有りますのでご了承ください。

パターンA：基本KIT + オプションKIT + タイヤ（別途ご購入）
多少コストが掛かりますが、一番手間の掛からない方法です。基本KITとオプションKITに加え、好みのタイヤをご購入頂く事で、追加工無しに組み込む事が可能です。

12インチホイール基本KIT

用品店等でお買い求め頂けます。
￥48,000+税

12インチホイールオプションKIT

当社WEBショップ専売商品です。
￥56,000+税

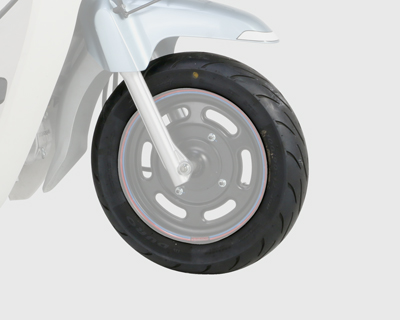

12インチタイヤ

お客様ご自身で別途入手して下さい。
推奨タイヤサイズ
フロント：100/90-12
リヤ：120/80-12 ※表記サイズ以上のタイヤや、特殊形状のタイヤ（ブロックパターン等）では周辺パーツと干渉する恐れがありますので、ご注意下さい。

パターンB：基本KIT + ホイール等をご自身で入手 + ホイール加工 + タイヤ（別途ご購入）
エイプ100（ドラムブレーキ車）用ホイール等を所有している方（もしくは安くご購入できる方）向けのコストを抑えた方法です。基本KITをご購入された上で、お手持ちのエイプ100用のリヤホイールを当社で追加工を施します。あとは好みのタイヤをご購入頂く事で、組み込む事が可能です。

12インチホイール基本KIT

用品店等でお買い求め頂けます。
￥48,000+税

エイプ100用純正ホイールその他

お客様ご自身で別途入手して下さい。またリヤホイールを当社に加工依頼して下さい。
当社加工料金：￥5,000+税
（送料別）

12インチタイヤ

12インチホイール基本KITについて

このKITはスーパーカブ110へスムーズに12インチホイールが組み込めるように、当社製品、純正加工品を1セットにしたものです。

フロントブレーキパネルASSY

12インチホイール専用仕様、ノーマルのスピードメーターがそのまま使用できます。

スピードメーターケーブル

付属のブレーキパネルとスーパーカブのメーターに接続できるよう、最適な長さに設定されています。

フロントアクスルカラーKIT

フロントホイールを車体センターにセットするための専用カラーです。

ブレーキシュー

前後のエイプ100用ホイールハブに適合する当社製ノンフェードブレーキシューSH-5Nが付属されています。

ハブダンパー

エイプ100用ホイールハブに適合するスプロケットハブダンパー。チェーンラインを合わせるために加工を施しています。

スプロケット

ノーマルと同等のギヤ比セッティングとなるようにフロントに15T、リヤに33Tを付属しています。また、ドライブチェーンはノーマルが使用できます。

リヤアクスルカラーKIT

リヤホイールを車体センターにセットするための専用カラーです。

リヤブレーキカム

スイングアームに干渉しないように加工されたブレーキカムです。

トルクロッドステー

ノーマルのトルクロッド（リヤブレーキパネルを支えるロッド）がそのまま使用できるようにするためのトルクロッドステーです。

サイドスタンド

12インチ化の際に最適な長さに設計されたショートサイドスタンドです。

>>トップへ

>>パターンAへ

>>パターンBへ

12インチホイールオプションKITについて

このKITはエイプ100用純正12インチホイールASSYの前後セットに加え、純正リヤブレーキパネル、その他パーツを付属しています。特にリヤホイールには当社が加工を施していますので、そのままボルトオンでの装着が可能となります。

この商品をご購入される場合は当社までご連絡ください。
販売価格：￥ 56,000+税

フロントホイールASSY

エイプ100用の純正12インチホイールです。ハブ、オイルシール、ベアリング類も含まれています。

リヤホイールASSY

当社が専用加工を施したエイプ100用の純正12インチホイールです。オイルシール、ベアリング類も含まれています。

スプロケット周り小物

スプロケットの取付に必要なサークリップ、ワッシャー、ホイールダンパーカバー等も付属しています。

リヤブレーキパネルASSY

エイプ用の純正ブレーキパネルとレバー類のセットです。これに基本KITに含まれるブレーキカムを組み込みます。

ブレーキストッパーアーム取付ボルト

スーパーカブ用のブレーキストッパーアーム取付純正ボルトです。ノーマルボルトとは別にもう1本必要ですので、付属しています。

>>トップへ

>>パターンAへ

エイプ100用純正ホイールをご自身で入手される方

すでにエイプ100用ホイールASSYを所有またはご自身で入手される方は下記を参考にパーツ構成のチェックを行って下さい。
またリヤホイールの加工が必要になります。当社にて加工を承りますので、お問い合わせ下さい。 ※ホイールはエイプ100ドラムブレーキ車用のみに限ります。エイプ50用やディスクブレーキ車用には対応していません。
※ホイールの洗浄を行ってから送付して下さい。ホイールに著しい損傷、汚損がある場合は加工をお受けできない場合があります。予めご了承下さい。

ホイール加工受付先
株式会社キタコ
〒577-0015　大阪府東大阪市長田3丁目8-13
TEL.06-6783-5311（代） FAX.06-6782-0740
営業時間　AM9:00～PM6:00
（第2・4・5土曜/日曜/祝祭日は休）

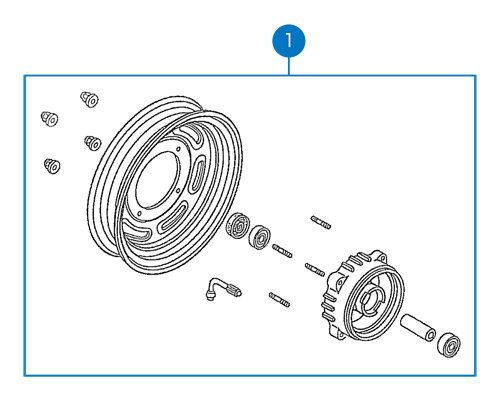

フロントホイールについて

	フロントホイールASSY	純正品番	個数
1	ホイールサブASSYフロント　ブラック	44650-KRL-010ZD	×1

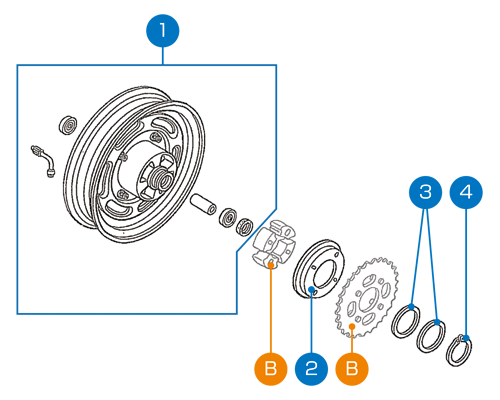

リヤホイールについて

	リヤホイールASSY	純正品番	個数
1	ホイールサブASSYリヤ　ブラック ※要加工	42650-KRL-000ZC	×1
2	カバー　リヤホイールダンパー	41245-051-000	×1
3	ワッシャー　50mm ※ノーマル状態では1つの使用ですが、ホイール加工後は2つ必要になります。	90525-GS3-000	×2
4	サークリップ　エキスターナル　50mm	94511-50000	×1
Bの記号のパーツは基本KITのパーツを使用しますので、純正パーツを揃える必要はありません。

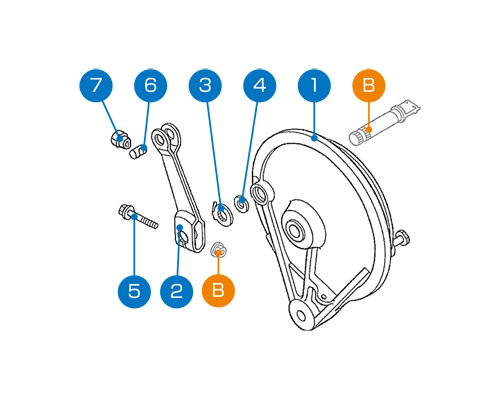

リヤブレーキパネルについて

	リヤブレーキパネル	純正品番	個数
1	パネルCOMP　リヤブレーキ　ブラック	43100-GBZ-000ZD	×1
2	アーム　リヤブレーキ	43410-KRL-000	×1
3	インジケーター　リヤブレーキ	43145-GE4-000	×1
4	ダストシール　ブレーキカム	45134-250-000	×1
5	ボルトフランジ　6×35	95701-06035-00	×1
6	ジョイントB　ブレーキアーム	95015-32001	×1
7	ナットB　ブレーキロッドアジャスティング	95015-42000	×1
Bの記号のパーツは基本KITのパーツを使用しますので、純正パーツを揃える必要はありません。

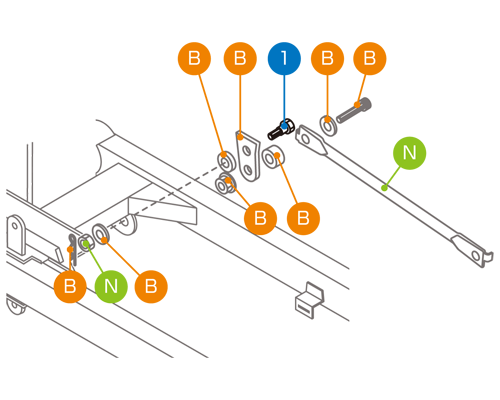

リヤブレーキアーム取付ボルトについて

	ストッパーアーム取付ボルト	純正品番	個数
1	ボルトA　ストッパーアーム ※このパーツはスーパーカブ110純正パーツとなります。	92811-10000	×1
Bの記号のパーツは基本KITのパーツを使用します。
Nの記号のパーツはスーパーカブ110のノーマルパーツです。
