クランクシャフト・クランクシャフトベアリング CRANKSHAFT / CRANKSHAFT BEARING

クランクシャフト(コンロッド) CRANKSHAFT (CONNECTING ROD)

各エンジンチューニング用に設定されたクランクシャフトです。各ボアアップKITの補修、オプションパーツに。
Crankshaft developed for individual engine tuning. Option / replacement for Kitaco big bore kit.

モンキー系クランクシャフトについての注意 ATTENTION ABOUT CRANKSHAFT FOR MONKEY ENGINE

  • クランクシャフトは必ず排気量、車種年式(下図参照)を確認した上で、お買い求め下さい。特にモンキー、スーパーカブ系のクランクシャフトは車種、年式により形状が異なります。下図を参考にクランクシャフト形状をご確認下さい。
  • クランクシャフトの見分け方(モンキー、スーパーカブ系)
  • モンキー、スーパーカブ系エンジンのクランクシャフト左側(フライホイール側)の形状は3種類あります。特に見分けが難しい旧車両のSクランクとL/LLクランクの違いはガバナスペース分の長さで異なります。(Sクランク-3mm、L/LLクランク-12.5mm)また、フライホイール形状でも見分ける事ができますので、図のシャフト形状、及びフライホイール形状を参考に見分けて下さい。
  • Make sure of the displacement, year & model (refer to illustration below) before purchase. Especially MONKEY, CUB has different crankshaft according to the year and model.
  • How To Recognize (MONKEY, SUPER CUB)
  • There are 3 different crankshaft left side type (flywheel side) for MONKEY / SUPER CUB model. Especially, old model S-CRANK, L/LL CRANKSHAFT has different governor space. (S CRANK : 3mm, L/LL CRANK : 12.5mm). You can recognize with flywheel shape. Make sure of what crankshaft you have, referring to illustration & your flywheel shape.

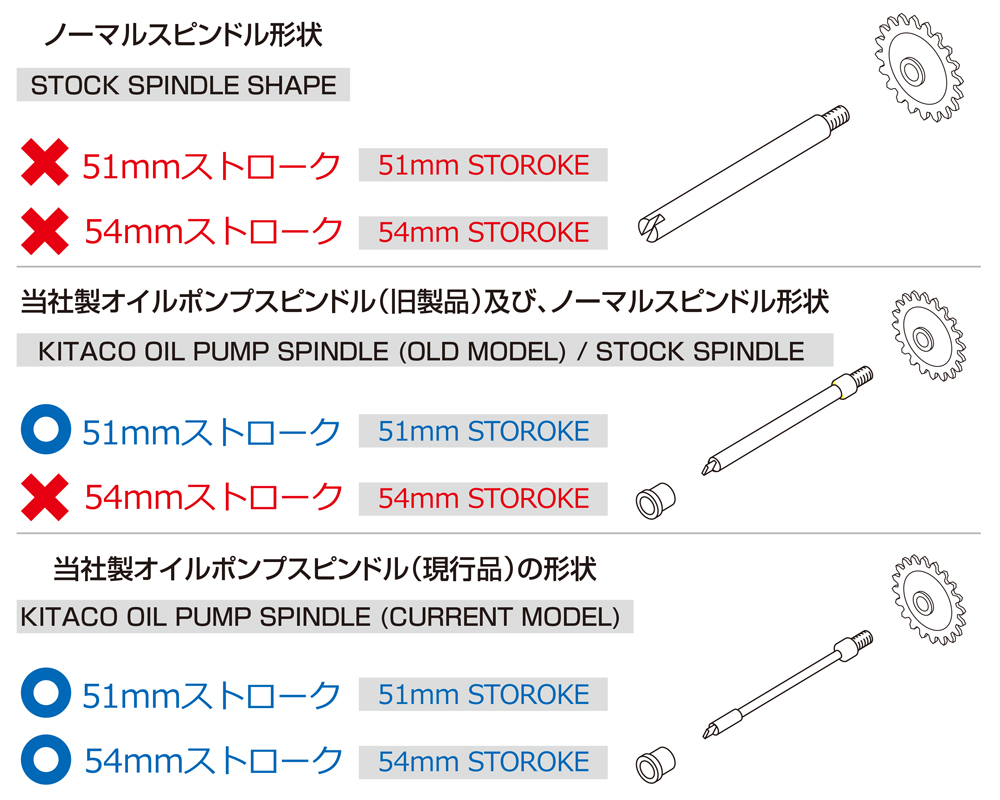

  • ストロークアップクランクシャフトを装着される際、必ずオイルポンプスピンドル形状をご確認下さい。形状によりクランクシャフトに干渉し、クランクシャフトが装着できません。必要な場合は別途スピンドルをお買い求め下さい。
  • Make sure of the oil pump spindle shape before purchase, when installing stronger crankshaft. Purchase spindle separately if necessary.

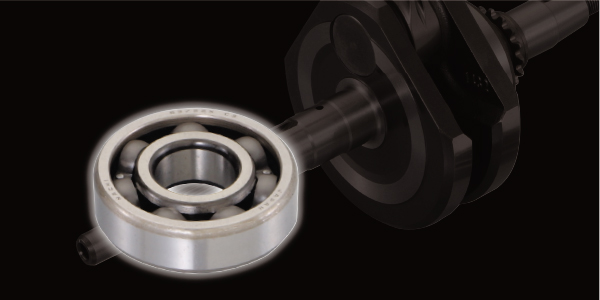

超高速精密ベアリング HIGH QUALITY CRANKSHAFT BEARING

10000rpm以上回転するベアリングの抵抗は非常に大きく、過酷なものとなります。キタコ超高速精密ベアリングは高回転時においても、抵抗を少なくしエンジンの負担を軽減します。ノーマルクランクシャフトのグレードアップの他、当社製クランクシャフトの補修用に使用可能です。 Friction of bearing over 10,000 rpm is very stressful & severe. Kitaco high quality bearing reduces friction during high rpm range, to reduce engine from stress. Stronger than stock and as replacement of Kitaco crankshaft.

超高速精密ベアリング適合表 HIGH QUALITY BEARING クランク左側 CRANKSHAFT (L) クランク右側 CRANKSHAFT (R)
HONDA DJ-1/-R/-L  AF12/DF01全車種 #6203 #6203
HONDA MBX50/F  AC03/AC08全車種 #6205 #6205
HONDA NS50F  FNO,AC08-1200001~1421245 #6205 #6205
HONDA NS50F  FNO,AC08-1500001~ #6205 -
HONDA NSR50  FNO,AC10-1000001~1316050 #6205 #6205
HONDA NSR50  FNO,AC10-1400001~ #6205 -
HONDA NS-1  FNO,AC12-1000001~1042444 #6205 #6205
HONDA NS-1  FNO,AC12-1100001~ #6205 -
HONDA MTX50R  AD06全車種 #6205 #6205
HONDA CRM50  FNO,AD10-1000001~1201402(エンジンNO,AC08E-3000001~3103802) #6205 #6205
HONDA CRM50  FNO,AD10-1000001~1201402(エンジンNO,AC08E-3103803~) #6205 -
HONDA CRM50  FNO,AD13-1000001~ #6205 -
HONDA NSRミニ  全車種 #6205 -
HONDA NS50R  全車種 #6205 -
HONDA NSR80  FNO,HC06-1000001~1005248(エンジンNO,HC04E-2000001~2002575) #6205 #6205
HONDA MBX80  HC04全車種 #6205 #6205
HONDA MTX80R  HD08全車種 #6205 #6205
HONDA モンキー・スーパーカブ系エンジン車 #6304 #6304
HONDA CB50・エイプ50系エンジン車 #6304 #6304
YAMAHA グランドアクシス100  5FA1/2 #6205 #6205
YAMAHA ビーウィズ100  4VP3/4 #6205 #6205
YAMAHA RZ50  5FC全車種 - #6304
YAMAHA TZR50R  4EU全車種 - #6304
YAMAHA TZM50R  4KJ全車種 - #6304
YAMAHA TDR80  3GA全車種 #6304 -
SUZUKI RG50Γ(RG50EW)  NA11A全車種 - #6204NR
SUZUKI ギャグ  LA41A全車種 - #6304
KITACO 当社製クランクシャフト エイプ100系 #63/22 #63/22
KITACO 当社製クランクシャフトグロム系 #63/22 #63/22

商品、適合データは2022年11月現在のものです。商品は予告なく変更する場合があります。予めご了承ください。
画像をクリックすると商品ページへジャンプします。 Products and application on this page is latest as of Nov. 2022. Information will change without previous notice.
click for more detail information in english.

当社製ボアアップKIT補修用クランクシャフト KITACO BIG BORE KIT REPLACEMENT CRANKSHAFT

51.0mmストローク Lタイプ 51.0mm STROKE L TYPE

モンキー系108cc MONKEY SERIES 108cc

51.0mmストローク 12Vタイプ 51.0mm STROKE 12V TYPE

モンキー系108/117cc MONKEY SERIES 108/117cc

54.0mmストローク 12Vタイプ 54.0mm STROKE 12V TYPE

モンキー系124cc MONKEY SERIES 124cc

57.9mmストローク 57.9mm STROKE

グロム系 NEO 164/181cc GROM SERIES NEO 164/181cc

48.96mmストローク 48.96mm STROKE

エイプ100系 124cc APE100 SERIES 124cc

56.5mmストローク 56.5mm STROKE

エイプ100系 143cc APE100 SERIES 143cc

39.1mmストローク 39.1mm STROKE

エイプ100系 ショート124cc APE100 SERIES SHORT 124cc

44.2mmストローク 44.2mm STROKE

KSR110系 125cc KSR110 SERIES 125cc

56.0mmストローク 56.0mm STROKE

KSR110系 160cc KSR110 SERIES 160cc

強化クランクシャフト REINFORCED CRANKSHAFT

41.4mmストローク 12Vタイプ 41.4mm STROKE 12V TYPE

モンキー系DOHC 88/SE-PRO 95cc MONKEY SERIES DOHC 88/SE-PRO 95cc

強化コンロッドKIT REINFORCED CONNECTING ROD KIT

57.9mmストローク 57.9mm STROKE

グロム系 NEO 164/181cc GROM SERIES NEO 164/181cc

ホンダ系の当社製、ノーマルクランクシャフトにも適合する4mmサイズのウッドラフキーも設定しています。
※旧型車の3mmサイズの設定はありません。 There is 4mm size woodruff key for Kitaco / stock crankshaft available.
※There is no 3mm size available.

ウッドラフキー WOODRUFF KEY

4mm 4mm

超高速精密ベアリング HIGH QUALITY BEARLING

当社製エイプ100・グロム用クランクシャフト KITACO CRANKSHAFT FOR APE100 / GROM

#63/22

RG50Γ(右側)等 RG50Γ(RIGHT SIDE)etc.

#6204NR

NSR50・NS-1等 NSR50/NS-1 etc.

#6205

モンキー・エイプ50等 MONKEY / APE50 etc.

#6304
