モンキー系（キャブレター車）当社製ボアアップKITの適合について MONKEY (CARBURETOR) TYPE KITACO BIG BORE KIT APPLICATION
-
モンキー系キャブレター車のエンジン基本設計は同じですが、車種、年式により細部が異なります。
当社製ボアアップKITでは「おおまかに分けて」3タイプで適合車種を分けています。
ボアアップKITをご購入、またはバージョンアップやグレードアップの際は下記の適合表をご確認の上、パーツをお選び下さい。 - 下表はノーマルエンジンに対しての適合です。エンジンのスワップ（交換）や内部パーツの交換、改造等により適合しない場合があります。特に中古車等の改造歴不明の車両はご注意ください。
- エンジンパーツ細部の基本形状は図示の通り車種別に分けられた通り同じですが、同じ適合車種内でも車種、年式により、ピストン自体の形状やカムプロフィール等細かい部分の形状は異なります。
-
Monkey carburetor type engine has similar design, but something is different according to model and year.
There are 3 different types in Kitaco big bore kits.
Please make sure which engine type is yours before purchase referring to below chart. - Following chart is for stock engine compatibility. Some might not be compatible if engine or parts inside are changed. Be careful of the used vehicle.

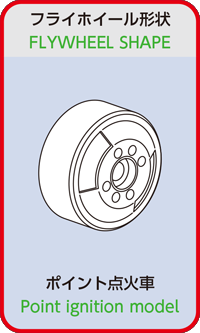

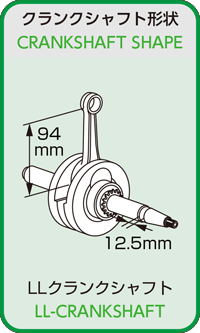

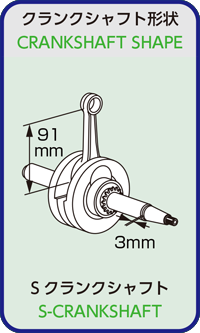

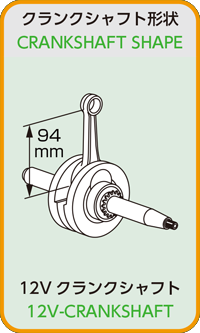

下記の適合車種A-S、A-Lを合わせて「適合車種A」としています。A-S、A-Lの主な違いはクランクシャフトの形状となります。 Following application A-S, A-L is considered as "APPLICATION A". The difference between A-S and A-L is crankshaft shape.

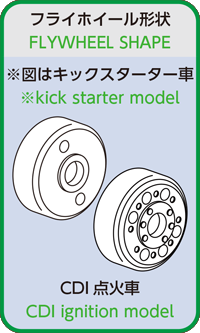

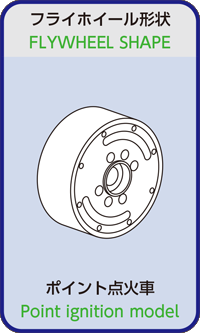

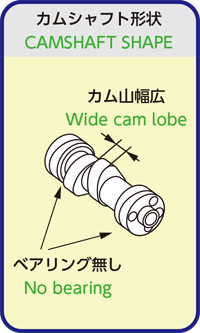

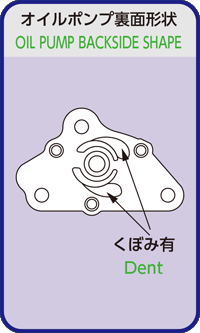

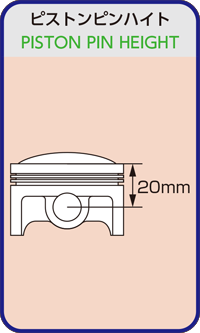

■エンジンパーツ細部の基本形状、サイズ
| 車名 MODEL NAME | フレームNO, FRAME NO, |
|---|---|
| モンキー/ゴリラ MONKEY / GORILLA | FNO,Z50J-1000001～1323946 |
| ダックス (ST50 6V) DAX (ST50 6V) | FNO,ST50-1000001～6299999 |

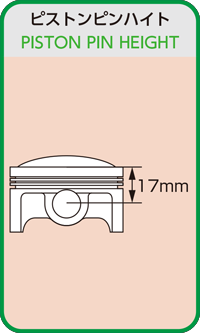

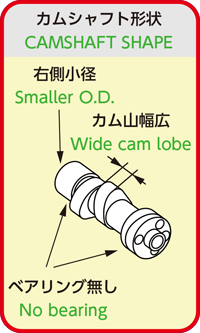

■エンジンパーツ細部の基本形状、サイズ
| 車名 MODEL NAME | フレームNO, FRAME NO, |
|---|---|
| モンキー/ゴリラ MONKEY / GORILLA | FNO,Z50J-1323947～1510400 |
| シャリー CHALLY | FNO,CF50-1000001～2899999 |
| CD50 CD50 | FNO,CD50-1100001～1330600 |
| ダックス (ST50 6V) DAX50 (ST50 6V) | FNO,ST50-6300022～6346265 |
■エンジンパーツ細部の基本形状、サイズ
| 車名 MODEL NAME | フレームNO, FRAME NO, |
|---|---|
| モンキー/ゴリラ MONKEY / GORILLA | FNO,Z50J-1600008～1805927 |

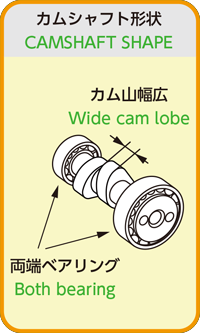

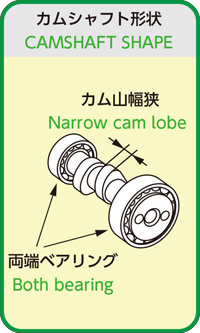

下記の適合車種C-1、C-2、C-その他を合わせて「適合車種C」としています。それぞれの主な違いはカムシャフトのカム山の幅等が異なります。 Following application C-1, C-2, C-etc. is called "APPLICATION C". Main difference is camshaft lobe width etc.

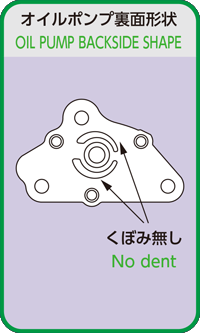

(★)マークはオイルポンプスピンドルが太いタイプとなります。NEW STD 108ccボアアップKIT装着時は別途当社製スピンドルSETが必要です。 ★ Mark has thick oil pump spindle. Kitaco spindle set (sold separately) is required when installing NEW STD 108cc big bore kit.
■エンジンパーツ細部の基本形状、サイズ
| 車名 MODEL NAME | フレームNO, FRAME NO, |
|---|---|
| モンキー/ゴリラ MONKEY / GORILLA |
FNO,Z50J-2000001～ FNO,AB27-1000001～1899999 |
| モンキーバハ MONKEY BAJA | FNO,Z50J-1700001～ |
| ダックス (12V) DAX(12V) | AB26 |
| ジャズ JAZZ | AC09 |
| マグナ50 MAGNA50 | AC13(★) |
| シャリー50 CHALLY50 | FNO,CF50-3400001～(★) |
| CD50/ベンリィ50S/ベンリィCL50 CD50 / BENLY50S / BENLY CL50 | FNO,CD50-1500001～(★) |
| スーパーカブ50 SUPER CUB 50 |
FNO,C50-9000001～9399999 FNO,C50-9400002～9501173(★ ※DXのみ) FNO,C50-9600001～0095210 FNO,C50-0200001～(★) FNO,AA01-1000001～1699999(★) |
| プレスカブ PRESS CUB |
FNO,C50-9000001～9501323(★) FNO,C50-9600001～0095210(★) FNO,C50-0200001～(★) FNO,AA01-1000001～1699999(★) |
| リトルカブ LITTLE CUB |
FNO,C50-4300001～(★) FNO,AA01-1000001～3999999(★) |
| ジョルカブ GIORCUB | AF53(★) |
| ソロ SOLO | AC17(★) |
| XR50R/CRF50F XR50R/CRF50F | AE03 |
■エンジンパーツ細部の基本形状、サイズ
| 車名 MODEL NAME | フレームNO, FRAME NO, |
|---|---|
| モンキーR/RT MONKEY-R/-RT | AB22 |
| XR70R/CRF70F XR70R/CRF70F | DE02 |
適合Cその他 APPLICATION C OTHERS
これらの車両のエンジンパーツの形状、サイズは基本的に適合車種「C-1」「C-2」と同じです。一部のパーツ形状が異なるだけですので、 LIGHTボアアップKIT、STDボアアップKIT（NEW STDは除く）自体は取り付ける事が可能です。 Engine parts shape and size of following models are almost same as "C-1" & "C-2". Light / STD big bore kit (excluding NEW STD) are usable.
| 車名 MODEL NAME | フレームNO, FRAME NO, |
|---|---|
| シャリー50（AT車不可） CHALLY50 (NOT USABLE AT MODEL) | FNO,CF50-3000031～3399999 |
| モトラ MOTORA | AD05 |
| スーパーカブ50 SUPER CUB 50 | FNO,C50-8000001～8192917 |
| スーパーカブ50 SUPER CUB 50 | FNO,C50-8500034～8658088 |
| スーパーカブ50 SUPER CUB 50 | FNO,C50-8900015～8985028 |
下記の適合車種C'はNEW STD 124cc、SE-PRO、ULTRA-SE（廃番）、DOHCボアアップKITの適合車種です。適合車種Cに当たるその他の車両はシリンダーヘッドが物理的にボディと干渉したり、SE-PROやULTRA-SE、DOHCボアアップKITの装着に必要なその他エンジンパーツの設定が無いため、適合から省いています。 Following application C' is compatible with NEW STD 124cc, SE-PRO, ULTRA-SE (discontinued), DOHC BIG BORE KIT. Other models in application C might interfere with vehicle body, or no tuning parts available which are the must together with high tuned big bore kit.
| 車名 MODEL NAME | フレームNO, FRAME NO, |
|---|---|
| モンキー/ゴリラ MONKEY / GORILLA |
FNO,Z50J-2000001～ FNO,AB27-1000001～1899999 |
| モンキーバハ MONKEY BAJA | FNO,Z50J-1700001～ |
| XR50R/CRF50F XR50R/CRF50F | AE03 |
